Informations générales :

  • Les moufles de grue à mouflage peuvent être utilisées avec de nombreuses grues "terrestres "telles que les grues téléscopiques et les grues sur chenilles. Elles constituent un excellent choix lorsque le changement fréquent de poulies n'est pas nécessaire. Elles conviennent particulièrement lorsque la hauteur de levage est limitée.
  • Roulements à rouleaux à double joints faciles d'entretien.
  • Coefficient de sécurité : 4:1
  • Crochets DIN forgés de qualité supérieure.
  • Flasques très solides.
  • Graissage via le crochet de levage.
  • Modèle raccourci pour permettre une hauteur de levage plus élevée.
  • Linguet de sécurité à verrouillage.

Options disponibles :

  • Crochet double.
  • Crochet double avec ouverture pour la fermeture.
  • Crochet quadruple.
  • Oeil pour la fermeture.



  • Matériel: Poulies en fer coulées à froid et rainures lubrifiées à base de graphite.
  • Température maximale d'utilisation: de -40 à +80°C.
  • Finition: C3M en jaune.
  • Note: Possibilité de fabrication sur mesure.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes

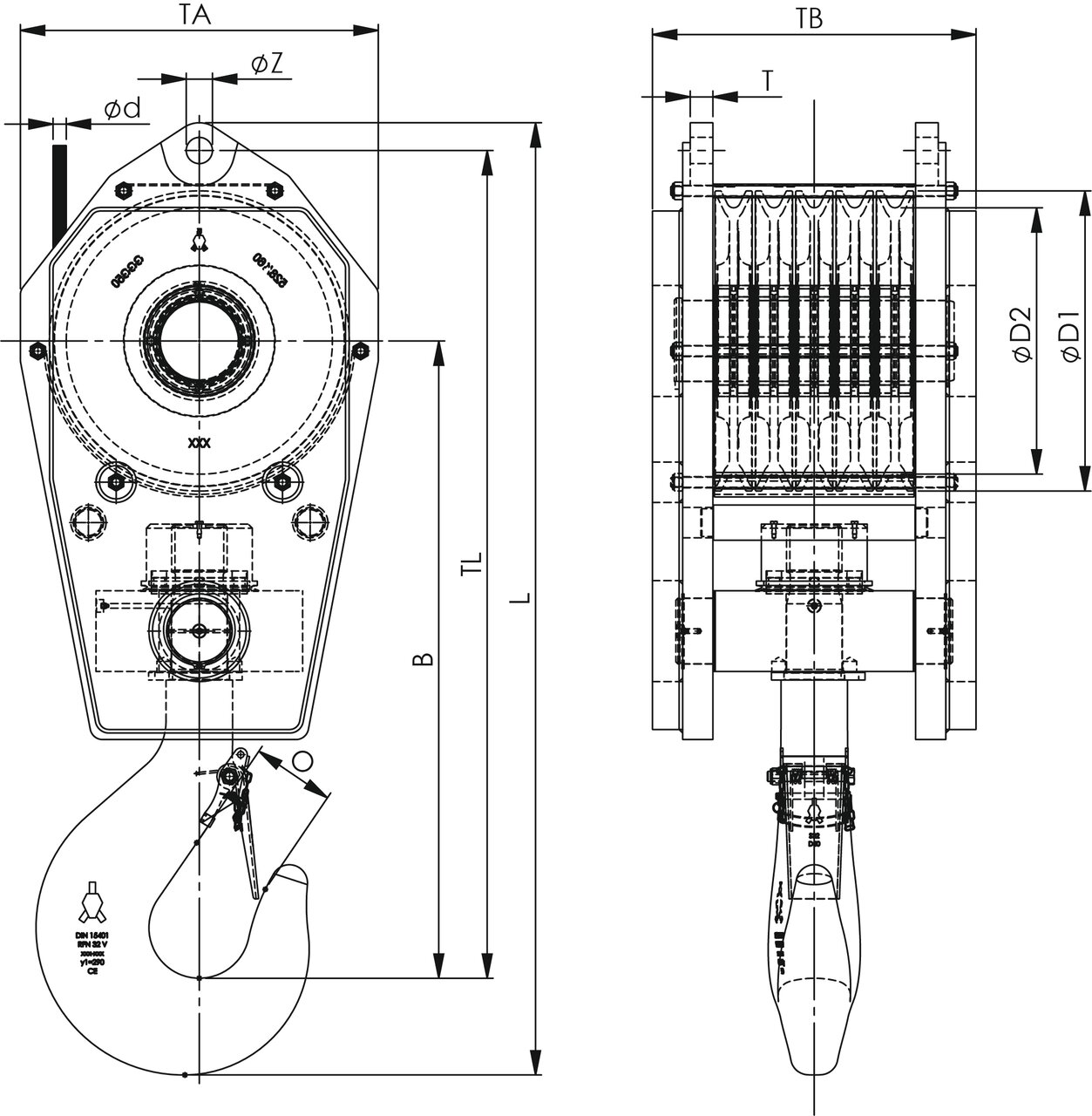

Réf. modèle Dia. câble d'acier (mm) Dimension du crochet Ø D1 Ø D2 (mm) B
mm
O
mm
TA
mm
TB
mm
TL
mm
L
mm
T
mm
Ø Z Poids
kg
CAD
50 SRB 355 .16 .5 .50 .E 16 16 410 355 838 97 500 442 1 133 1 305 28 32 500
63 SRB 360 .19 .5 .63 .E 19 16 410 360 992 97 500 438 1 198 1 375 35 37 600
80 SRB 360 .19 .5 .80 .E 19 20 410 360 992 110 500 538 1 282 1 477 35 37 820
80 SRB 400 .19 .5 .80 .E 19 20 460 400 1 034 110 570 542 1 364 1 564 40 37 835
80 SRB 400 .22 .5 .80 .E 22 20 460 400 1 034 110 570 542 1 364 1 564 40 43 835
80 SRB 450 .22 .5 .80 .E 22 20 515 450 1 073 110 600 555 1 431 1 631 40 43 1 025
100 SRB 450 .24 .5 .100 .E 24 25 515 450 1 128 132 600 555 1 486 1 716 45 52 1 120
100 SRB 450 .26 .5 .100 .E 26 25 515 450 1 128 132 600 555 1 486 1 716 45 52 1 120
125 SRB 528 .24 .5 .125 .E 24 32 595 528 1 263 137 710 642 1 696 1 946 45 52 1 820
125 SRB 528 .26 .5 .125 .E 26 32 595 528 1 263 137 710 642 1 696 1 946 45 52 1 820
125 SRB 528 .28 .5 .125 .E 26 32 595 528 1 263 137 710 642 1 696 1 956 50 59 1 850
160 SRB 528 .28 .5 .160 .E 28 40 595 528 1 406 167 710 562 1 796 2 078 50 59 1 820
200 SRB 670 .28 .5 .200 .E 28 50 760 670 1 641 188 870 802 2 131 2 437 50 59 3 560
200 SRB 670 .32 .5 .200 .E 32 50 760 670 1 641 188 870 802 2 131 2 442 60 66 3 560
