Crosby

Informations générales : Emerillon sans roulement. Conforme à la Federal Specification RR-C-271D.




  • Matériau: acier allié.
  • Marquage: CMU, nom du fabricant
  • Note: Ces émerillons conviennent pour positionner une charge mais ne peuvent pas pivoter sous charge.
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

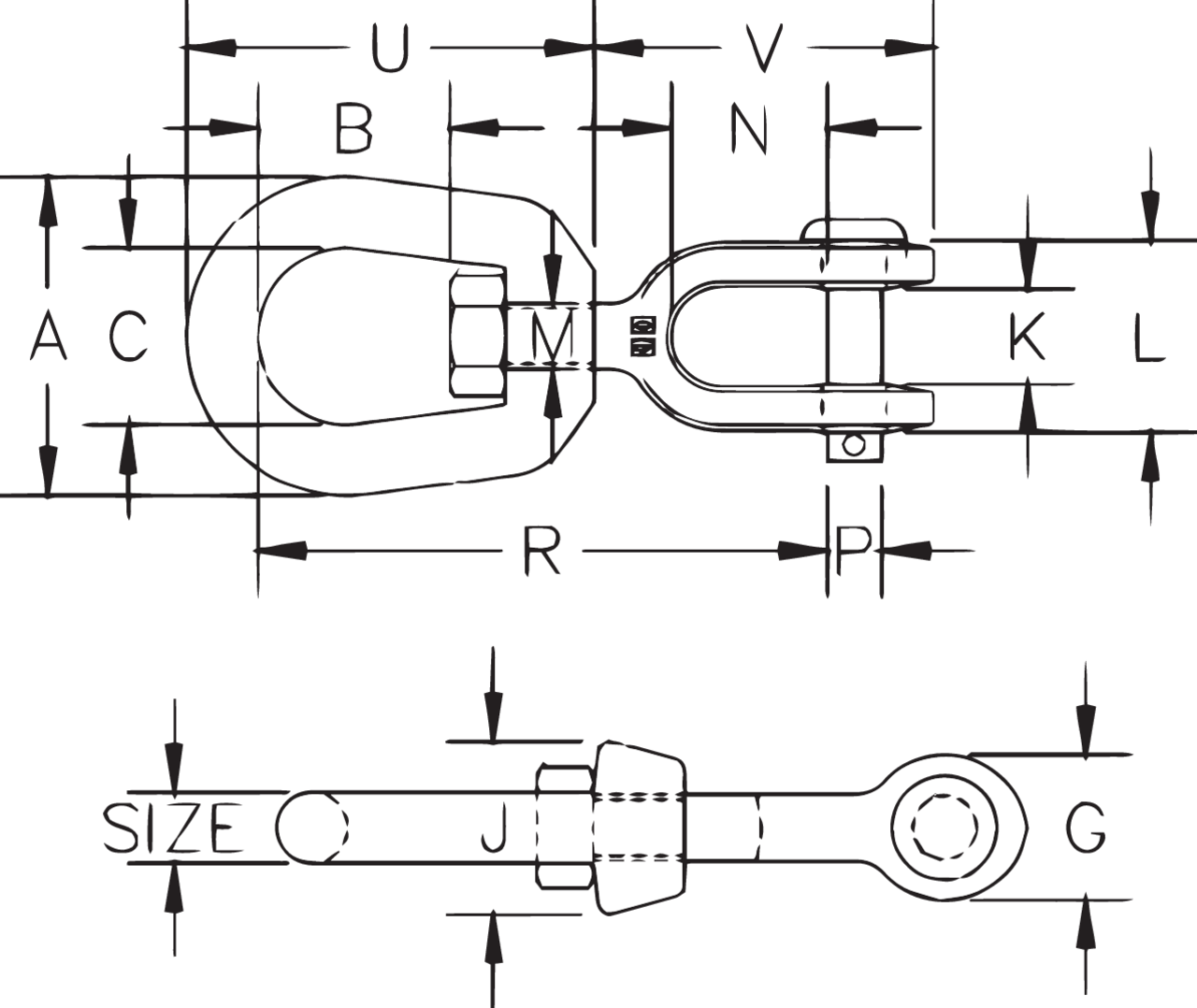

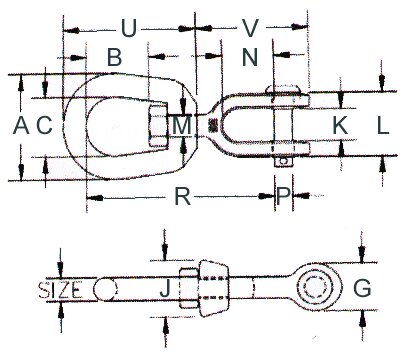

Réf. Dia. (mm) CMU
t
Tonnes
A
mm
B
mm
C
mm
G
mm
J
mm
K
mm
L
mm
M
mm
N
mm
P
mm
R
mm
U (mm) V (mm) Poids
kg
CAD
11.451016395 6 0,39 31,8 17,5 19,1 17,5 17,5 11,9 26,2 7,85 22,4 6,35 67,0 42,9 42,9 0,1
11.451016411 8 0,57 41,4 20,6 25,4 20,6 20,6 12,7 28,7 9,65 22,4 7,85 74,5 52,0 46,0 0,15
11.451016439 10 1,02 51,0 23,9 31,8 25,4 25,4 16,0 35,8 12,7 26,9 9,65 92,0 63,5 57,0 0,3
11.451016457 13 1,63 63,5 33,3 38,1 33,3 33,3 19,1 44,5 16,0 33,3 12,7 114 81,0 73,0 0,61
11.451016475 16 2,36 76,0 39,5 44,5 41,4 38,1 23,9 52,0 19,1 38,1 16,0 135 98,5 87,50 1,12
11.451016493 19 3,27 89,0 44,5 51,0 47,8 47,8 28,7 64,5 22,4 44,5 19,1 154 109 102 1,76
11.451016518 22 4,54 102 52,0 57,0 54,0 54,0 34 70,9 25,4 52,0 22,4 178 127 115 2,66
11.451016536 25 5,67 114 58,5 63,5 67,0 60,5 44,5 94,5 28,7 71,5 28,7 217 146 151 4,46
11.451016572 32 8,16 145 68,5 79,5 79,5 76,0 52,0 109 41,4 71,5 35,1 240 171 162 7,14
11.451016590 38 20,5 178 98,5 102 143 102 73,0 152 57,0 113 57,0 374 254 275 24,8
