Informations générales : Nous recommandons d'utiliser les douilles à chape à sertir avec des câbles 6x19 ou 6x37 à câblage croisé et âme acier. Les câbles pont galvanisés offrent également de bons résultats.
Lorsque les douilles sont utilisées avec d'autres types de câble, nous recommandons vivement d'effectuer une charge d'essai afin de s'assurer du résultat. Une douille fixée correctement atteindra une efficacité de 100% de la résistance du câble.

Avertissement : ne pas utiliser en combinaison avec des câbles d'acier avec âme textile !
  • Matériel: Acier au carbone forgé (spécialement pour laminage à froid).
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

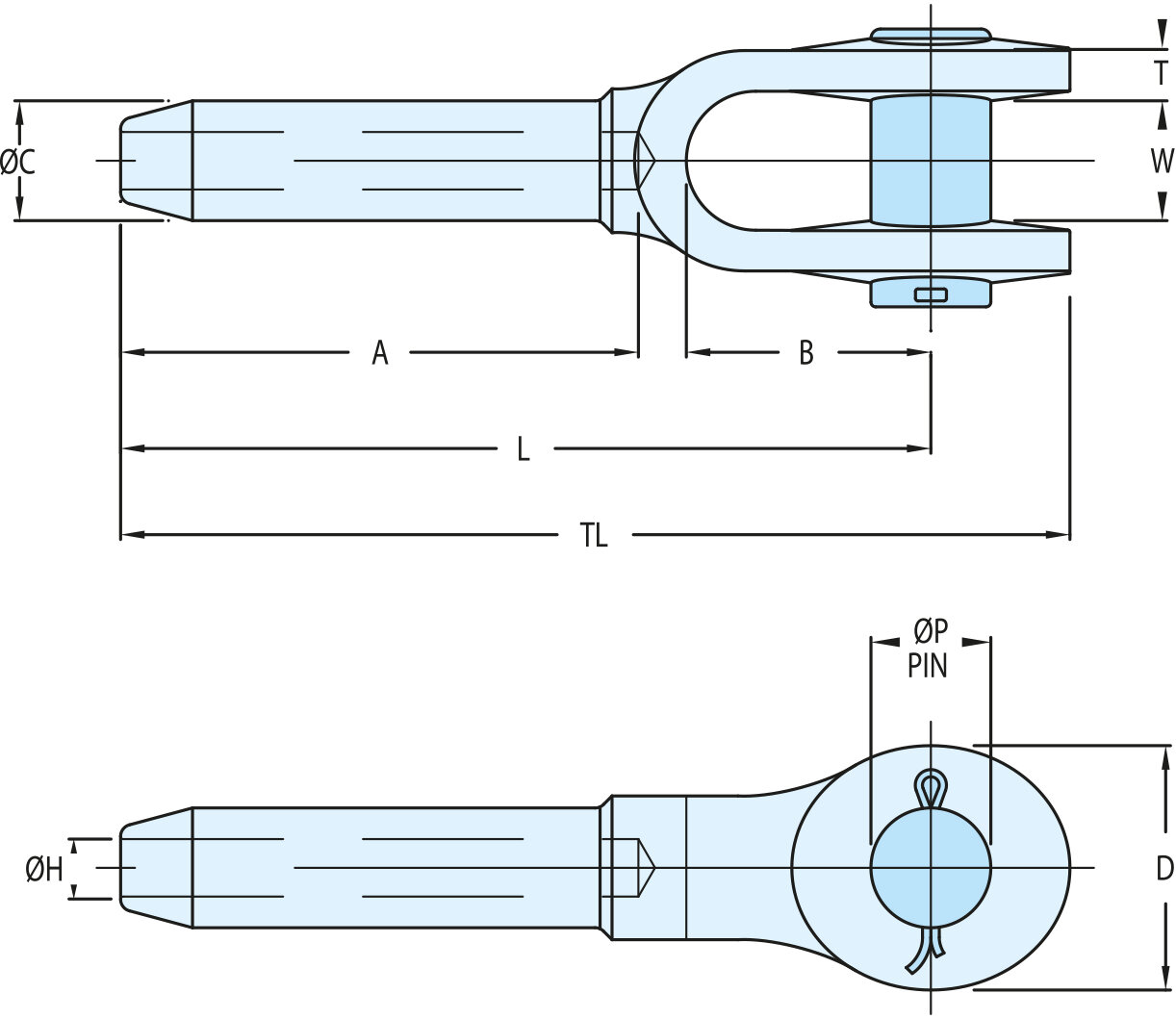

Réf. Taille Dia. câble d'acier
mm
Ø C
mm
Ø H
mm
Ø P
mm
B
mm
TL
mm
A
mm
L
mm
T
mm
L mm D
mm
Poids
kg
CAD
10.46SSO06 12,7 6 12,7 6,85 17,5 38 121 54 102 8 17 35 0,25
10.46SSO08 19,6 8 19,6 8,65 20,6 44 159 81 135 10 21 41 0,5
10.46SSO10 19,6 10 19,6 10,4 20,6 44 159 81 135 10 21 41 0,5
10.46SSO11 24,9 11 24,9 12,2 25,4 51 198 108 169 13 25 51 1,1
10.46SSO13 24,9 13 24,9 14 25,4 51 198 108 169 13 25 51 1,1
10.46SSO14 31,8 14 31,8 15,5 30,2 57 243 135 206 16 32 63 2,1
10.46SSO16 31,8 16 31,8 17 30,2 57 243 135 206 16 32 63 2,1
10.46SSO19 39,4 19 39,4 20,3 35,1 70 297 162 254 19 38 76 3,6
10.46SSO22 43,2 22 43,2 23,9 41,1 83 346 189 295 23 44 86 5,3
10.46SSO25 50,5 25 50,5 26,9 51 95 397 216 340 26 51 102 8,1
10.46SSO29 57 29 57 30,2 57 108 444 243 381 30 57 114 13,5
10.46SSO32 64,5 32 64,5 33,8 63,5 121 494 270 419 30 63 127 16,4
10.46SSO35 71 35 71 36,8 63,5 133 540 297 460 33 63 133 21,4
10.46SSO38 78 38 78 40,1 70 146 591 324 502 37 76 146 29,5
10.46SSO44 86 44 86 47,2 89 171 689 378 584 43 89 178 42,2
10.46SSO51 100 51 100 53,5 95,5 203 798 432 679 46 102 203 65,8
10.46SSO57 113 57 113 59,9 108 171 835 486 705 65 114 222 93,5
10.46SSO63 125,2 63 125,2 67,5 108 171 879 498 749 65 114 222 103
10.46SSO76 150,6 76 150,6 80,4 133,4 219 1 045 603 905 76 146 241 181,5
